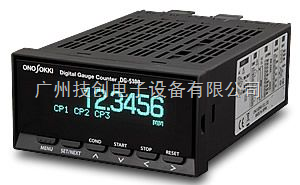

DG-5100位移計數器
時間： 2014-01-23
DG-5100位移計數器,電話：020-32056193，傳真：020-82348703
一、產品說明：
DG-5100是可以安裝于計測機柜型高分辨率數字式位移傳感器用計數器。
輸入頻率達3 MHz，具有現行其他產品的10倍以上的高速計數處理能力。（相當于 GS-3800系列， 300 mm/s的測量滑桿速度）
標準配置提供支持，設定條件存儲功能，結果范圍（最大值-最小值）表示功能，計數加權功能，偏移量設定功能，以及多種計算功能。
提供內裝件形式的選配功能，最多可選擇3種選配功能進行組合使用。選配功能有以下5種。
1、模擬電壓輸出功能
2、BCD輸出功能
3、比較輸出功能
4、RS-232C通信功能
5、DC 電源功能
特點：支持 0.1 μm分辨率的位移傳感器的性能設計，計數功能高速化。
由 0.1 μm分辨率的位移傳感器的測量桿速度換算，達到相同的1.2 m/s
可根據需要選擇BCD輸出，模擬電壓輸出，比較結果輸出等選配內裝件，使用靈活方便。
可以連接使用分辨率 10 μm / 1 μm的位移傳感器（需要使用接口變換電纜，要另行購買）
二、DG-5100位移計數器 規格：
配套數字式位移傳感器
GS，BS系列（HS系列不配套）
表示器
熒光表示器7位
表示范圍
0.0000-±99.9999／0.000-±999.999／0.00-±9999.99 mm
輸入信號
90°相位差信號（方波），線驅動或電壓信號
外部控制輸入信號
保持、復位
電源
AC 100 ～ 240 V
使用溫度范圍
0 ～ 50 ℃
保存溫度范圍
-10 ～ 60 ℃
外觀尺寸
96（W） x 48（H） x 148（D）
重量
370 g
附屬品
使用說明書
DG-5100 選配內裝件
名稱
功能
規格
型號
POWER*
AC 電源
AC 100～240 V （50/60 Hz）
標準配件
DC 電源
DC 12～24 V ± 5 V
TM-0301
選配件
A 單元
比較結果輸出
出力仕様
1組閉合接點輸出（機械式繼電器）
COMP1、COMP2、COMP3的輸出
最大接點容量 DC 30 V / 1 A， AC 250 V / 1 A
TM-0340
選配件
B 單元*
BCD 輸出
BCD碼（更新時間 10 ms以內）集電極開路輸出
7位并行輸出
DG-0522
選配件
RS-232C
RS-232C 功能
通信方式:串行方式
傳送速度:9600 bps、19200 bps
測量數據的輸出，測定條件的設定與取得。
TM-0350
選配件
C 單元
模擬輸出
輸出方式:電壓或電流
變換方式:12bitD/A
輸出電壓:-10 ～ +10 V/F.S.（F.S.可任意設定）
輸出電流:0～16 mA 或 4～20 mA/F.S. （F.S.可任意設定）
輸出阻抗:電壓輸出時 100 kΩ以上，電流輸出時500 Ω以下。
線性誤差:. ±0.3 %/F.S
DG-0530
選配件
D 單元
信號輸入
線驅動，電壓信號（使用變換器）對應，傳感器用5 V電源。
標準配件
