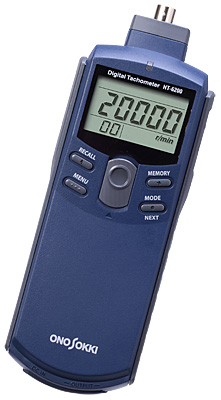

HT-6200手持式轉速表
時間： 2013-11-20
HT系列轉速表：電話：020-32056193，傳真：020-82348703
HT-3200、HT-4200、HT-5500、HT-6100、HR-6800、FT-7200
HHT-6200手持式轉速計適用于汽油發動機，柴油發動機的轉速，以及電動車，混合動力車電機的轉速測量。轉速計的測量部與表示部一體化，使用內置電池進行工作。
根據測量對象及用途，可選購各種外接傳感器配套使用，如VP-1220發動機轉速傳感器，IP-292/296及IP-3000A/3100點火脈沖傳感器，OM-1200電磁式轉速傳感器，MP系列電磁式轉速傳感器，以及TTL邏輯電路信號傳感器，對選擇對象進行轉速測量。測量結果可以保存在內部存儲器內，最多可保存20個數據。并可方便地對保存數據進行確認檢查。
可支持轉速(r/min ，r/s)，累計旋轉次數(計數器)，旋轉周期(ms)，圓周速度(m/min)等多個項目的測量。同時標準配置模擬電壓信號(與監控信號切換選擇)和脈沖信號2種信號輸出功能。模擬電壓信號輸出可用于數據記錄儀的數據采集，監控信號輸出可用于確認傳感器的信號波形或連接FFT分析儀進行頻譜分析，脈沖信號輸出可用于進行轉速跟蹤分析時的FFT分析儀的轉速輸入信號。
特長：電動車，混合動力車的轉速測量
汽油發動機與柴油發動機的轉速測量
| ■ 對應傳感器 根據使用目的可選用的相應的傳感器 | ||
| 發動機 |
IP-292/296點火脈沖傳感器 IP-3000A/3100點火脈沖傳感器 OM-1200電磁式轉速傳感器 VP-1200發動機轉速傳感器(振動) |
|
| 電機 | OM-1200電磁式轉速傳感器 | |
| 一般旋轉物 |
MP系列電磁式轉速傳感
|
|
-
極值保持功能可在測量中表示最大值，最小值
-
具有3種信號輸出功能
| ■ 模擬信號輸出 | 轉速值信號(用于轉速信號的數據采集記錄) |
| ■ 監視信號輸出 | 傳感器的信號經過波形處理后的信號(用于波形的確認與分析) |
| ■ 脈沖信號輸出 | 檢測出的脈沖信號(用于轉速信號的同步) |
簡要規格
| 被測對象 | 汽油發動機 | 柴油發動機 | 電機 (電動車/混合動力車) | 一般旋轉物 |
| 對應傳感器 |
・點火脈沖傳感器 IP-296/292/31000/3000A，OM-1200 ・發動機轉速傳感器(振動) VP-1220 |
・發動機轉速傳感器(振動) VP-1220 |
・電磁式轉速傳感器 OM-1200 |
・電磁式轉速傳感器 MP-900/9000系列 *不能配套使用磁電式轉速傳感器MP-981/9820 |
| 測量對象部位 |
・高壓點火線圈，初級端導線，次級端導線 ・ECU轉速脈沖(5V) ・發動機氣缸頂部等(使用VP-1220時) |
・發動機氣缸頂部等(使用VP-1220時) | ・電機 | ・轉速檢測齒輪 |
| 汽油發動機，柴油發動機的轉速測量 | 發動機以外的轉速測量 | |
| 測量單位 | r/min(轉速) |
r/min (轉速)，r/s(轉速) m/min(圓周速度)，ms(旋轉周期) COUNT(累計旋轉次數) |
| 輸入頻率范圍 | 1 ～ 1666.67 Hz | 3.33 ～ 1666.67 Hz |
| 最大測量值 |
20000 r/min 最大轉速與1轉的脈沖數(P/R)無關。 |
根據1轉的脈沖數(P/R)的不同，最大轉速測量范圍不同。 |
| 計算方式 | 周期計算方式 |
| 測量時間 | 1 s ±0.2 s |
|
測量對象 |
發動機，電機，一般旋轉物 | ||
| 表示 | 液晶表示器，5位，帶背景光源(字符高：10.2 mm) | ||
| 測量時間 | 1 s + 1 周期 | ||
| 測量精度 |
表示值＊×(±0.02 %)± 1計數 ＊表示值是除去小數點的計數值。圓周速度的精度取決于轉速的精度。 |
||
|
脈沖數的設定范圍 (P/R) |
0.50 ～ 200.00(發動機的轉速測量) 0.50 ～ 999.99(發動機以外的轉速測量) (設定最小間隔0.01) |
||
| 測量功能 | 極值保持功能 | 最大值(MAX)，最小值(MIN) | |
| 數據存儲功能 | 20個數據 | ||
| 過超指示功能 | 測量值超出表示范圍時過超指示表示(ERROR) | ||
| 上限轉速報警功能 | 測量轉速超出預先設定的上限值時，表示警告標識(↑) | ||
| 圓周速度計算功能 | 根據設定的直徑值與測量轉速值計算出圓周速度 | ||
| 累計功能 | 累計計算輸入脈沖數 | ||
| 周期測量功能 | 測量輸入脈沖的間隔周期(1秒以下時，為輸入脈沖的間隔周期的平均值) | ||
| 觸發電平調整功能 | 通過本體右側的轉盤旋鈕進行調整 | ||
| 輸出部 | 接口 | 小型插孔(φ2.5 mm) | |
| 模擬輸出 | 輸出內容 | 與轉速成比例的電壓值 | |
| 輸出電壓 | 0 ～ 1 V / 0 ～ 設定滿量程(滿量程可任意設定) | ||
| 變換方式 | 10 bit D/A變換方式 | ||
| 線性度 | ±1 % / 設定滿量程 | ||
| 輸出更新時間 | 50 ms + 1周期時間以內 | ||
| 溫度特性 | ±0.05 % / 設定滿量程 / ℃ | ||
| 設定誤差 | ±0.5 % / 設定滿量程 | ||
| 輸出阻抗 | 100 kΩ以上 | ||
| 監控輸出 | 輸出內容 |
傳感器的測量信號 (切換使用模擬信號輸出接口) |
|
| 輸出阻抗 | 100 kΩ以上 | ||
| 輸出電壓 |
Hi電平：＋4.5 V以上 Lo電平：＋0.5 V以下 |
||
| 信號邏輯 | 正邏輯 | ||
| 輸出阻抗 | 100 kΩ以上 | ||
| 使用溫度范圍 | 0 ～ ＋40 ℃ | ||
| 保存溫度范圍 | －10 ～ ＋50 ℃ | ||
| 電源 | 7號電池4個，或專用電源適配器PB-7090(選購件) | ||
| 電池使用時間 |
16小時以上(不使用背光) 8小時以上(使用背光) (使用堿性干電池，溫度20 ℃時) |
||
| 電池警告表示 | 電池電壓低于4.4 V以下時警告表示(LOW) | ||
| 外觀尺寸 | 189.5 × 47.5 × 66 mm | ||
| 重量 | 約 280 g(含電池) | ||
| 附屬品 | 7號電池4個，便攜箱，使用說明書 | ||
| 選配件 | 傳感器 |
・ IP-292/296點火脈沖傳感器 ・ IP-3000A點火脈沖傳感器 ・ IP-3100點火脈沖傳感器 ・ VP-1200發動機轉速傳感器 ・ OM-1200電磁式轉速傳感器 ・ OM-0102電磁式轉速傳感器(OM-1200)用設置配件(帶3枚粘貼片) ・ MP-900/9000系列電磁式轉速傳感器 *不能配套使用磁電式轉速傳感器MP-981/9820 |
|
| 配套用品 |
・ MP-900/9000系列電磁式轉速傳感器用電纜 MX-005(5 m)，MX-010(10 m) ・ LA-0203C測量用三腳架 ・ HT-0521A固定配件 ・ HT-0522磁性固定臺架 ・ PB-7090交流電源適配器�。糀dapter Technology制＞ ・ AX-501 BNC接頭信號輸出電纜(2 m，模擬電壓，脈沖輸出共用) |
||
■選配件
|
IP-292/296 點火脈沖傳感器 |
IP-3000A 點火脈沖傳感器 |
IP-3100 點火脈沖傳感器 |
|
|
|
|
OM-1200電磁式轉速傳感器 (OM-0102設置配件) |
VP-1200 發動機轉速傳感器 |
MP-900/9000系列 電磁式轉速傳感器 |
|
|
|
|
AX-501 BNC接頭信號輸出電纜 |
PB-7090 交流電源適配器 |
HT-0522/0521A 磁性固定臺架/固定配件 |
|
|
|
|
LA-0203C 測量用三腳架 |
||
|
